PGD

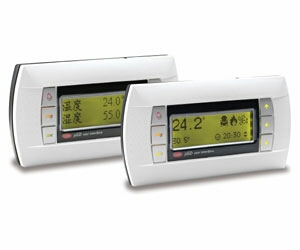

Firma CAREL proponuje nowy terminal do sterowników pCO .Interfejs jest nowatorskim rozwiązaniem zaprojektowanym z graficznym wyświetlaczem LCD , co oferuje wszechstronność i możliwość szerokiego przystosowywania do klienta . Kiedy projektowanie to zakończono , CAREL zwrócił specjalną uwagę na proste programowania i wysoką jakość standardu . Wyświetlacz odwołuje się do kształtu i wymiarów już istniejących w panelach 4x20 , i pokazuje grafikę 32x120 pikseli. Panel może w konsekwencji pokazywać graficzne symbole różnych wielkości i międzynarodowych alfabetów. Plastikowa obudowa, możliwość udekorowania panelu własną etykietą , pozwoli nawet w małych ilościach produkować terminale w niskich kosztach.



Dane techniczne
Zasilanie z pCO przez kabel telefoniczny
lub z zewnętrznego źródła 18 do 30 Vdc przez TCONN6J000
Moc wejściowa 0.8 W
Warunki pracy 0 do 60 ° C, <90 % rH nie - kondensat
Warunki magazynowania - 20 do 70 ° C, <90 % rH nie - kondensat
Tryb tekstowy 4 rządy x 20 kolumn ( czcionka 5x7 i 11x15 pikseli) lub
2 rządy x 10 kolumn ( czcionka 11x15 pikseli)
lub tryb mieszany
Charakterystyka (wysokość czcionki) 4.5 mm ( wielkość czcionki 5x7 pikseli) lub 9 mm ( wielkość czcionki 11x15 pikseli)
Maksymalna odległość od sterownika 50 m kabel telefoniczny
500 m z AWG22 poskręcaną parą kabla i TCONN6J000
Ochrona IP65 z montażem na płycie i IP40 z montażem na ścianę
